Panel Mounted Receptacle 4 x Socket
2,45CHF
Steckverbinder TT1130-S04
|
Wandsteckdose mit 4 Buchsen
|
 |
- Die Wandsteckdose besteht aus glasfaserverstärktem Kunstoff (robust und kostengünstig).
- Der Bajonettverschluss (Toughcon®) ermöglicht hohe Vibrationssicherheit und eine sichere Schliessung.
- Rückmeldung durch Klickgeräusch an Anwender, dass die Verbindung geschlossen ist.
- Modulares System aus Steckern, Steckdosen und reichhaltigem Zubehör.
- Einfache Montage.
|
 |
|
| Abmessungen in mm |
| A |
28.7 |
|
|
21.4
|
|
|
26.9
|
|
|
2.3
|
|
E
|
10.7 |
|
F
|
3.3 |
|
G
|
18.3 |
|
H
|
20.7 |
|
Teilenummer: TT1130-S04
|

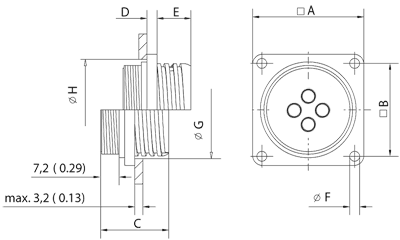

| Massbild: Montage von beiden Seiten der Gehäusewand dargestellt |
Stiftkontakt: 27.2 x 1.6 mm
|
 |
|
Kontaktdaten:
|
|
Anzahl der Kontakte:
|
4 Buchsen
|
|
Kontaktbeschichtung:
|
Zinn matt
|
|
Betriebsspannung:
|
250 V AC/DC (Prüfspannung 1500 V)
|
|
Strombelastbarkeit (20 °C Freiluft):
|
13 A (Einzelkontakt)
|
|
Kontaktwiderstand:
|
< 5 mOhm
|
|
Steck-/Ziehkraft
|
4.5 N (nur stromlos zu stecken) |
| Leiterquerschnitt: |
Draht 0.75 - 1.5 mm2 (Isolation 2.0 - 2.5 mm2) |
|
Steckdose:
|
| Material: |
Glasfaserverstärkter Kunstoff (PPO mit GF) |
|
Gehäusegrösse:
|
17 |
| Leiterquerschnitt: |
Draht 0.75 - 1.5 mm2 (Isolation 2.0 - 2.5 mm2) |
|
Einsatzbereich:
|
| Schutzart: |
IP 44 |
|
Gehäusewandstärke bis
|
3.2 mm
|
|
Brennbarkeit:
|
selbstverlöschend UL94V-1
|
|
Temperaturbereich
|
-55 °C bis +105 °C
|
| Zertifikate und Standards |
UL, RoHS, CE, DQS (ISO 9001:2000) |
|
Zubehör:
|
|
Gegenstück als Steckverbinder
|
TT1110-P04
|
| Diverse Endgehäuse |
(mit Zugentlastung, als Kabelverschraubung, mit PG-Gewinde) |
|
Schutzkappe (gegen Feuchtigkeit, Staub)
|
TT118DCR
|
