Backshell with Cable Gland for Size 17
5,44CHF
Endgehäuse mit Kabelverschraubung TT178UD-154
|
Endgehäuse mit Kabelverschraubung für Grösse 17
|
 |
- Neben der sicheren Verbindung von elektrischen Leitern im Steckverbinder ist auch die Zuführung der Kabel von entscheidender Bedeutung für die Qualität der Verbindung. In der Praxis ergibt sich eine Vielzahl von Anforderungen an diese Schnittstelle. Durch das Toughcon Endgehäuse mit integrierter Kabelverschraubung können diese Anforderungen schnell und flexibel umgesetzt werden. Der Vorteil gegenüber der Verwendung eines Endgehäuses mit PG/M Adapter und einer separaten Kabel-verschraubung ist die schnellere und sichere Montage, sowie der Wegfall einer Dichtstelle, die
geringere Anzahl von Bauteilen und der modulare Aufbau für individuelle Lösungen mit Standardbauteilen. Die Kabelverschraubung basiert auf dem System UNI-Dicht, alle Bauteile lassen sich an das Toughcon System adaptieren.
- Lieferumfang: Endgehäuse montiert mit Kabelverschraubung
|
 |
|
|
Abmessungen in mm
|
| A |
36.5 |
|
|
35
|
|
C
|
34 |

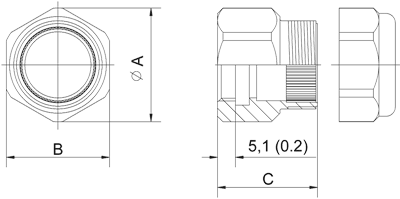

| Massbild: Endgehäuse mit Kabelverschraubung |
Teilenummer: TT178UD-154
|
|
Eigenschaften:
|
|
Material:
|
POM, Dichteinsatz je nach Ausführung
|
| Dichteinsatz: |
154 |
|
Gehäusegrösse:
|
17
|
|
Einsatzbereich
|
|
Schutzart
|
IP 65 (in Kombination mit entsprechenden Steckern/ Steckdosen/ Drittbauteilen)
|
|
Kabeldurchmesser:
|
7.0 bis 20.5
|
| Zertifikate und Standards |
UL, RoHS, CE, DQS (ISO 9001:2000) |
|
Passende Stecker und Steckdosen
|
|
Steckverbinder 9 und 14 polig
|
TT1710-P09 bzw. -P14 (Stift) und TT1710-P09 bzw. - S14 (Buchse)
|
| Wandsteckdosen 9 und 14 polig |
TT1730-P09 bzw. -P14 (Stift) und TT1730-P09 bzw. - S14 (Buchse) |
|
Kabelsteckdosen 9 und 14 polig
|
TT1720-P09 bzw. -P14 (Stift) und TT1720-P09 bzw. - S14 (Buchse)
|
